?？礛V-CA050-20GM 500萬像素工業面陣相機PCB點膠行業&PCB點膠檢測項目

項目需求： PCB點膠機，需要增加視覺設備檢測PCB板點膠之后有無溢膠、漏膠等情況，篩選不良品。解決方案： 1.使用紫外線光源，配合客戶的含熒光的膠水，打光效果良好，對比度明顯，可獲取膠水的清晰圖像，輕易地判斷產品的溢膠、漏膠情況。 2.通過BLOB分析，判斷檢測特定區域的點膠情況，有無溢膠、漏膠等異常情況。

1. 所屬行業

PCB點膠行業。

2. 案例背景

（1）客戶需求

客戶設備機臺為PCB點膠機，需要增加視覺設備檢測PCB板點膠之后有無溢膠、漏膠等情況，篩選不良品。

（2）客戶痛點或問題

PCB板點膠不良會影響組裝后整個電子產品的質量，下游用戶不接受出現異常品，客戶急需一種穩定、可靠的方式來替代原有的人工檢測。

3. 海康智能相機方案描述

（1）項目配單表

物料	型號	描述
相機	MV-CA050-20GM	500萬工業面陣相機
鏡頭	MVL-MF2528M	焦距25mm，靶面2/3”
視覺控制器/工控機	MV-VC3301-128G60	Cpu:intel i3-8100T
光源	MV-LLDS-192-38	條形光源

?？礛V-CA050-20GM 500萬像素網口面陣相機

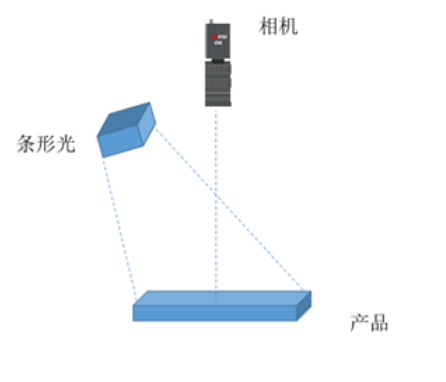

（2）方案示意圖

（3）搭建與調試

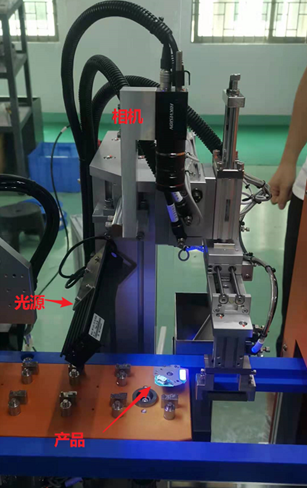

<1>.硬件設備搭建：

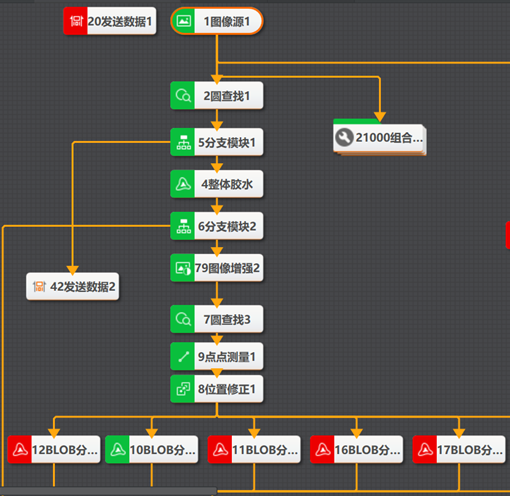

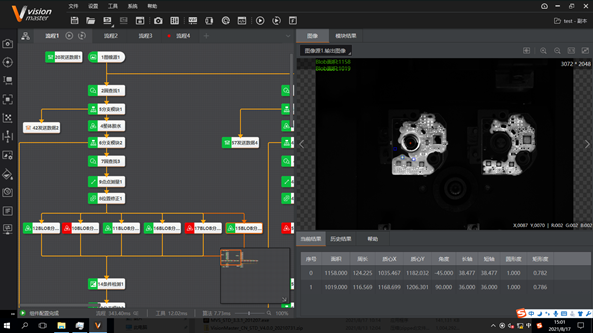

<2>.軟件方案調試：

調試步驟一：首優異行產品位置修正，通過圓查找、點點測量等方式定位產品特征，實現產品位置修正。

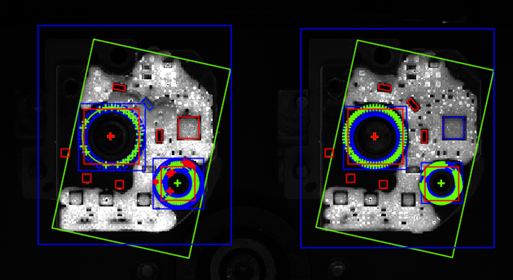

調試步驟二：檢測特定區域的點膠情況，通過BLOB分析，判斷有無溢膠、漏膠等異常情況。

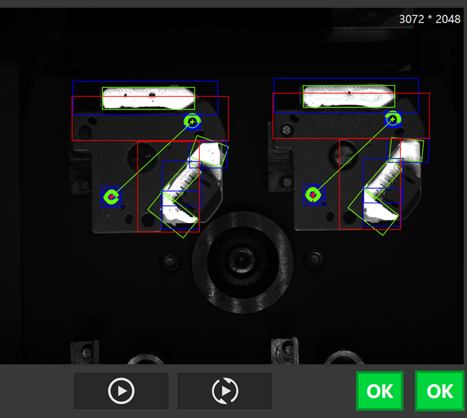

調試步驟三：檢測PCB背面板的點膠情況，檢測方法同步驟二。

至此，實現線材端子的檢測視覺方案搭建和調試。

4. 方案優勢

軟件方案兼容性強，客戶變更產品時，只需要修改BLOB分析模塊的檢測區域，操作方便。打光效果良好、對比度清晰，可有效檢測膠水的有無，能輕易地判斷產品的溢膠、漏膠情況。解決了客戶設備的視覺檢測項目需求，大幅減少終端客戶的人工檢測投入，提升終端客戶的滿意程度，為客戶帶來更多的項目和市場。
